Inkline：给 SVG 和 Canvas 一支「像人在画」的笔

Mizuki_Miru
Mizuki_Miru2026年10月12日8 次阅读

@violetjs/inkline 是一个手绘风格的矢量绘图库：你给它图形或 SVG path，它规划笔画、运笔、施压、填色，输出可以是 SVG，也可以是 Canvas。

这篇文章回答四件事：它和「给线条加点抖动」有什么不同，核心做法出自哪里，和 Rough.js 比各有什么取舍，以及怎么上手、什么时候不该用。

手绘风格通常怎么做，哪里不对劲

想让图表有手绘感，最常见的做法是给每个顶点加随机偏移、把线画两遍。Rough.js 是这条路线最流行的实现。下面是同一个场景（圆角矩形、圆、三角形，斜线填充）分别用 Inkline 的 natural 手法与 Rough.js 画出来的结果：

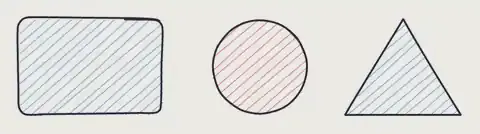

Inkline natural 手法 + 签字笔

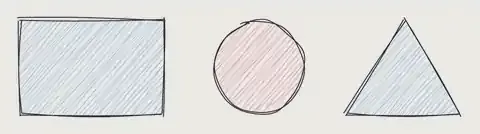

Rough.js，roughness 1.5

两者风格不同，这里不比谁好看，只看三个差异，它们是下面各节的出发点：

  1. 笔画的组织方式。 Rough.js 的每条边是一条被扰动的曲线，且默认重复一遍；Inkline 先把图形拆成「笔画计划」：长线分几笔，转角处可以断笔并越界，闭合图形在起笔处首尾相叠。
  2. 线的粗细。 Rough.js 输出的是等宽的描边；Inkline 的笔有压感，gpen 从发丝线渐变到粗线，线条两端可以收细（见下图 G 笔 + 草稿手法）。
  3. 随机从哪来。 它决定改一个图元时其他图元会不会跟着变，后面单独讲。

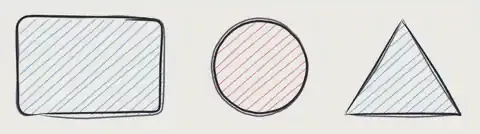

同一组图形，G 笔 + 草稿手法（每笔画两遍）

注：Rough.js 的 rectangle 没有圆角参数，上图它的矩形是直角；要圆角需要自己给出 path。这是两个库 API 的差别，不是质量差别。

特性一览

笔：四支内置，压感可调

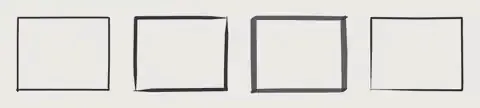

同一组矩形换用四支笔

fineliner（签字笔，默认，恒宽）、inkpen（钢笔，起收笔收细）、marker（半透明扁头，重叠处加深）、gpen（漫画勾线用的软尖，压力从发丝到粗线）。参数用工厂函数调，如 createGPen({ pressure: 0.5 })，压感强度 0（恒宽）到 1。也可以用 createRibbonPen 自己写变宽笔。

手法：把几何变成笔画

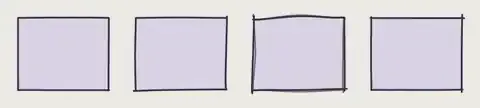

同一组图形换用四种手法

neat、natural 适合图表和界面；draft 每笔画两遍；inking 在转角处抬笔、线条越界，像漫画线稿。createHand 可以逐项调参，例如 breakChance（转角断笔概率）、overshoot（越界长度）、maxStroke（单笔最长，超过就分几笔）。

填充与线稿淡彩

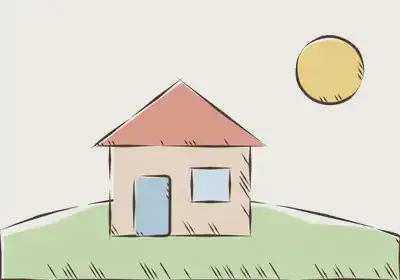

线稿淡彩风格的房子与太阳

填充有 hachure、cross-hatch、zigzag、dashed、dots、solid 等图案，线条由描边用的同一手法和笔画出。lineWashStyle 组合了勾线手法、G 笔与淡彩：每个图形只给一种基础色，淡彩朝背光侧错开，朝光一侧留出纸白，较大的图形在背光侧加短排线。

直接重画现成的图表

inkSvg 把页面上已经渲染好的 SVG（Mermaid、Graphviz、D3 的输出）原地换成手绘笔触，布局、文字、箭头和颜色保留，对同一张图重复调用不会叠出两层。它要读计算样式和尺寸，所以只能在浏览器 DOM 里用。

ts
import { gpen, styles } from "@violetjs/inkline";
import { inkSvg } from "@violetjs/inkline/dom";

// svg 必须已经在文档里
inkSvg(document.querySelector("#diagram svg")!, { style: { ...styles.draft, pen: gpen } });

绘制动画

createSchedule + createPlayer 让整幅图按笔画依次、同时或交错重放，可跳转、暂停、倒放。动画只改变「哪些部分可见」，不重新生成。

它怎么做到的

先规划笔画，再沿轨迹运笔

每一笔的位置曲线用最小 jerk 轨迹（minimum-jerk）：τ∈[0,1] 时 10τ³ − 15τ⁴ + 6τ⁵，两端速度与加速度为 0。这是 Flash 与 Hogan 1985 年为人手点到点伸展运动提出的模型，速度呈钟形：起笔慢、中段快、收笔慢。它不是书写模型，Inkline 把它借来描述一笔的快慢，属于工程上的近似；源码里 minimumJerk 就是这个多项式。

转角的处理借用了「途经点」的思路（源码注释引用同一篇论文，但这里是工程做法，并非论文原模型）：弯曲与复线偏离按段计算，各段两端归零，所以转角不会被整体弯曲磨圆。沿笔画再叠加低频与高频两层梯度噪声作横向抖动，起落笔的位置误差在端部一段距离内平滑衰减（以上是实现细节，见 src/hand/gesture.ts）。控制点之间用向心 Catmull–Rom（α=0.5）样条转成三次贝塞尔，切线夹角过大处细分，避免把原有的曲线抹圆。

随机数：按 id 派生，不按调用顺序

draw 的随机源由三样东西决定：seed、图元 id、内部通道名。id 与通道名先过 FNV-1a 变成整数，再用 PCG 哈希混合；噪声是带五次平滑插值的一维梯度噪声。因为随机值是「通道 + 序号」定位的，而不是从一个全局随机数流里依次取，所以和调用顺序无关。

下面是实际运行的对比。三个矩形 a、b、c 位置不变，在 a 和 b 之间再加一个 n：

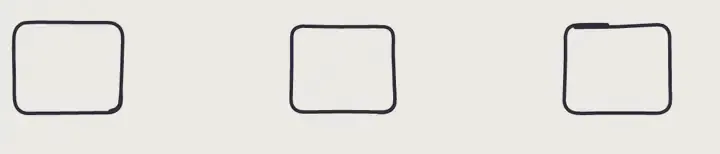

id 作标识：插入前

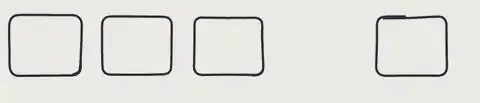

id 作标识：插入后，a、b、c 笔画与上图完全相同

把三个图元的输出批次序列化后逐个比较：用 id 作标识时，a、b、c 三个图元的结果逐字节相同。如果改用数组下标当 id（插入前是 "0"、"1"、"2"，插入后是 "0"、"1"、"2"、"3"），即 a=0、b=1、c=2 变成 a=0、n=1、b=2、c=3，位置没动的 b、c 的 id 变了，笔画就全变了（只有排在前面的 "0" 不变）：

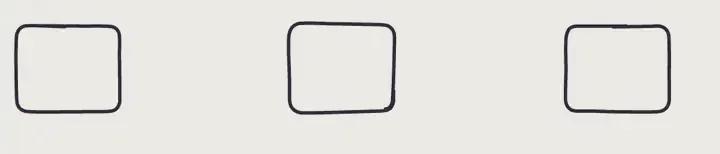

下标作 id：插入前

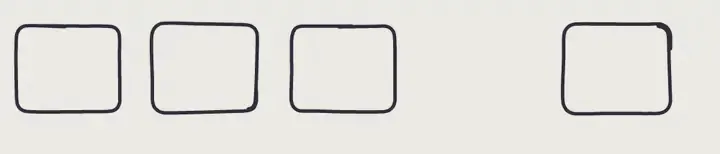

下标作 id：插入后，位置没动的两个矩形笔画已不同

结论很实际：id 要取业务上稳定的标识，不要用下标。对比 Rough.js：它也支持按形状设 seed，但我没有对它做「插入元素」的同类实验，所以这里不下结论。Inkline 的做法让配图可以进版本库：改一个节点，diff 里只会出现这个节点。

其余用到的算法

  • 曲线展平后用 Douglas–Peucker 精简轮廓。
  • 填充用扫描线求交，nonzero 与 evenodd 两种填充规则下孔洞都会留空。
  • 变宽笔画由「条带轮廓」生成多边形，不依赖 stroke-width；只有默认的 fineliner 以原生描边输出。

和 Rough.js 比

我在同一台机器上用 Node 对比了「1000 个带斜线填充的 120×64 矩形」的生成耗时，Inkline 生成并保留可渲染批次，Rough.js 用 generator() 生成绘图描述（均不含 DOM 与序列化）：

Inkline 0.2.0Rough.js 4.6.6
1000 个 hachure 填充矩形生成耗时87 ms49 ms
最小用法打进 esbuild 包（minify + gzip）约 10.4 KB约 9.2 KB

单机、单次、没有预热，只代表这一组输入（Inkline 用 styles.natural + fills.hachure，Rough.js 用 roughness 1.5、fillStyle: hachure；打包体积是各自只导入最小用法、esbuild --bundle --minify 后 gzip 的结果）；它说明的是量级，不是排名。可以确定的是：在「生成速度」这一项 Rough.js 并不落后，Inkline 的卖点不在这里。

InklineRough.js
随机性按 seed + id 派生，局部稳定（已实测）可按形状设 seed（据文档，未实测）
线条粗细压感笔，可变宽等宽描边
笔画模型规划笔画，转角断笔、越界、首尾相叠扰动曲线并重复绘制
现成 SVGinkSvg 原地重画据文档，没有对应功能，需自己重建图形
动画内置 schedule/player据文档，没有内置
输出SVG 与 CanvasSVG 与 Canvas

另外，仓库里的 bench/compare-rough.ts 用一组更完整的场景（直线、圆角路径、128 段三次曲线等）与 Rough.js 对照，想看更细的数字可以直接运行它。

上手

sh
npm install @violetjs/inkline
ts
import { draw, rect, styles, fills } from "@violetjs/inkline";
import { renderSvg } from "@violetjs/inkline/svg";

const drawing = draw(
  {
    width: 240,
    height: 150,
    items: [{ id: "card", path: rect(20, 20, 200, 110, 12), fillRole: "surface" }],
  },
  { style: { ...styles.natural, fill: fills.hachure }, seed: 35 },
);

const svg = renderSvg(drawing, { paper: "#fffdf7", ink: "#252332", surface: "#8f7ad1" });

要点：

  • 场景由图元组成，每个图元有稳定的 id、一条 path，以及可选的颜色角色 fillRole、strokeRole（默认 ink）。颜色角色在渲染时按调色板解析，所以换主题不用重新生成；mountSvg + updateSvgPalette 就是为此准备的。
  • 子入口按需导入：@violetjs/inkline/svg、/canvas、/dom。默认笔加 SVG 渲染器打包约 10 KB（gzip），只有一个依赖。
  • renderSvg 需要 Node 18+；mountSvg、drawCanvas、inkSvg 需要浏览器 DOM。

边界

  • 不是通用的草图风格库。 没有文字手写体：label 只在给定点居中绘制文字，不做排版和换行。
  • 体积有代价。 一个图元要规划笔画、做样条与扫描线，不适合每帧对成千上万个对象重新生成；先 draw 一次，再用 schedule 或调色板去变化。输出规模有上限（默认 200 万顶点、20 万笔画），超出时抛 BudgetExceeded，不会悄悄降级。
  • inkSvg 依赖浏览器。 它读取计算样式和尺寸，Node 里不能用。
  • 版本是 0.x。 0.2.0 是首个公开版本，1.0 之前小版本可能有破坏性变更。
